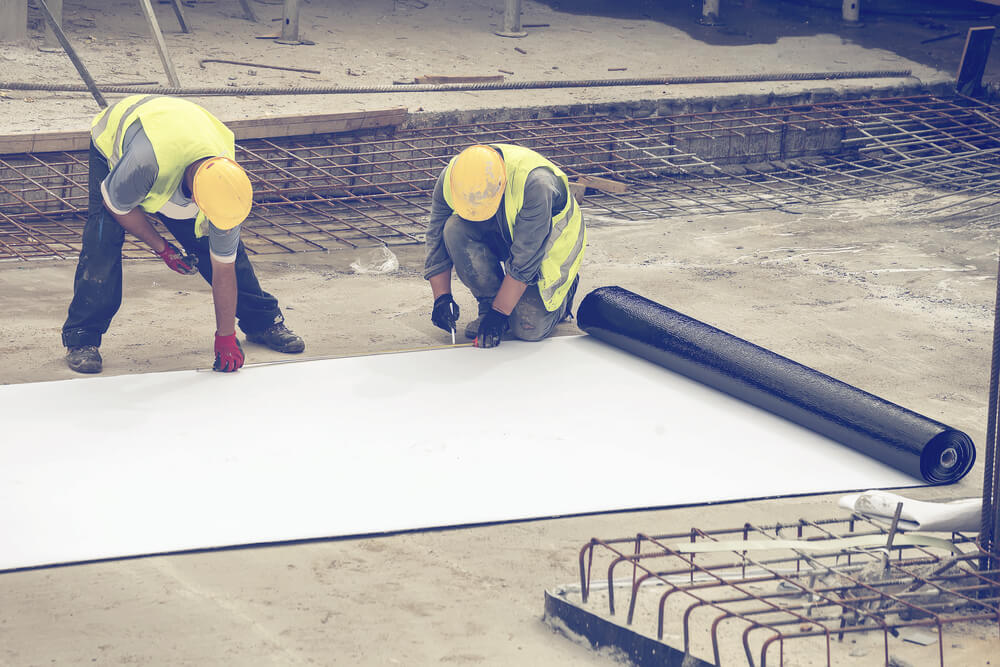

Maty wibroizolacyjne pod szyny to elastyczne warstwy montowane w konstrukcji toru, które przerywają przenoszenie drgań z szyn na podtorze i grunt. Ich zadaniem jest ograniczenie hałasu wtórnego, czyli dźwięku powstającego w budynkach wskutek wzbudzenia ich elementów drganiami z gruntu. Mata obniża częstotliwość własną układu torowego, dzięki czemu skutecznie tłumi drgania o wyższych częstotliwościach, najbardziej dokuczliwych dla mieszkańców. Materiały do produkcji mat to elastomery, poliuretan i granulaty gumowe, dobierane pod konkretne warunki eksploatacyjne. Maty podtorowe stosuje się na liniach kolejowych, w tramwajach, metrze oraz na obiektach mostowych i tunelach.
Czym są maty wibroizolacyjne pod szyny
Maty wibroizolacyjne pod szyny, nazywane też matami podtorowymi, to elastyczne warstwy umieszczane w konstrukcji nawierzchni torowej. Ich funkcja polega na przerwaniu lub osłabieniu transmisji drgań z toru na podtorze, grunt i sąsiadujące budynki.
Mata działa jak bufor mechaniczny między szyną a podłożem. Pochłania energię drgań powstających podczas przejazdu pociągu i nie pozwala jej rozprzestrzeniać się dalej w konstrukcji. Dzięki temu drgania nie docierają do fundamentów budynków w takim stopniu, w jakim działoby się to bez izolacji.
Główne funkcje maty antywibracyjnej pod szyny
Mata antywibracyjna pod szyny pełni trzy podstawowe funkcje: redukuje drgania mechaniczne przenoszone przez podłoże, ogranicza hałas wtórny w budynkach oraz zwiększa sprężystość całego układu nawierzchni.
Zwiększona sprężystość ma znaczenie nie tylko akustyczne. Przekłada się również na mniejsze obciążenia dynamiczne działające na podkłady, tłuczeń i inne elementy toru podczas przejazdu taboru.
Czym jest hałas wtórny i dlaczego jest problemem
Hałas wtórny to dźwięk emitowany przez elementy konstrukcyjne budynków, takie jak stropy czy ściany, które zostały wprawione w drgania przez fale rozchodzące się w gruncie. W przeciwieństwie do hałasu powietrznego, nie da się go ograniczyć ekranami akustycznymi.
Ten rodzaj hałasu jest szczególnie uciążliwy dla mieszkańców budynków położonych blisko trasy kolejowej lub tramwajowej. Odczuwalny jest jako niski, buczący dźwięk, często porównywany do pomruku, który pojawia się nawet w pomieszczeniach oddalonych od zewnętrznych ścian. Redukcja hałasu kolejowego tego typu wymaga działania u źródła, czyli w konstrukcji toru, a nie na etapie propagacji fali dźwiękowej w powietrzu.
Jak działa izolacja drgań torowiska
Izolacja drgań torowiska polega na obniżeniu częstotliwości własnej całego układu torowego za pomocą elastycznej warstwy maty. Im niższa częstotliwość własna układu, tym szersze pasmo drgań podlega skutecznemu tłumieniu.
Zasada jest prosta: izolacja działa efektywnie dopiero powyżej częstotliwości własnej układu. Poniżej tej wartości mata może wręcz wzmacniać drgania, dlatego dobór odpowiedniej sztywności ma kluczowe znaczenie dla całej inwestycji. Projektant musi znać oczekiwane widmo częstotliwości drgań generowanych przez konkretny typ taboru i prędkość przejazdów, aby dobrać matę o właściwych parametrach.
Materiały stosowane w produkcji mat podtorowych
Do produkcji mat wibroizolacyjnych stosuje się przede wszystkim elastomery, poliuretan oraz granulaty gumowe związane spoiwem. Wybór materiału zależy od wymaganej trwałości, odporności na starzenie i warunków eksploatacji.
Wśród elastomerów najczęściej wykorzystuje się kauczuk naturalny, SBR oraz EPDM. Każdy z tych materiałów ma inną charakterystykę sztywności i odporności na czynniki atmosferyczne, dlatego dobór odbywa się indywidualnie do warunków danego odcinka toru. Poliuretan sprawdza się tam, gdzie wymagana jest wysoka odporność na ścieranie i obciążenia punktowe. Firmy oferujące wyroby gumowe dla kolejnictwa dobierają mieszankę pod konkretne parametry projektowe linii.
Kluczowe parametry techniczne maty
Najważniejsze parametry maty wibroizolacyjnej to sztywność statyczna i dynamiczna, częstotliwość rezonansowa układu oraz nośność. Te wartości decydują o tym, czy mata spełni swoją funkcję w konkretnym torowisku.
Dodatkowo istotna jest odporność na ściskanie, stabilność parametrów w czasie oraz odporność na wodę, ozon i promieniowanie UV. Mata, która traci swoje właściwości sprężyste po kilku latach eksploatacji, przestaje spełniać swoją rolę, nawet jeśli początkowo miała dobre parametry akustyczne.
Rodzaje mat wibroizolacyjnych kolejowych
Rodzaj maty wibroizolacyjnej kolejowej zależy od konstrukcji nawierzchni torowej, w której ma zostać zamontowana. Rozróżnia się maty podtłuczniowe, podpodkładowe oraz maty do nawierzchni bezpodsypkowej.
Maty podtłuczniowe montuje się pod warstwą tłucznia w klasycznej nawierzchni podsypkowej. Maty podpodkładowe umieszcza się bezpośrednio pod podkładami, tworząc dodatkową warstwę sprężystą między podkładem a podsypką. Z kolei w przypadku nawierzchni torowej bezpodsypkowej stosuje się maty zalewane lub klejone, dopasowane do konstrukcji betonowej płyty torowej.
Zastosowania mat wibroizolacyjnych w infrastrukturze kolejowej
Maty wibroizolacyjne stosuje się przede wszystkim na liniach kolejowych przebiegających przez obszary zabudowane, w torowiskach tramwajowych, w metrze oraz na obiektach inżynierskich, takich jak mosty, wiadukty i tunele.
Szczególnym przypadkiem są rozjazdy i skrzyżowania torów, gdzie drgania generowane są intensywniej niż na prostym odcinku toru. Podobnie torowiska wspólne z jezdnią drogową wymagają precyzyjnego doboru maty, ponieważ konstrukcja musi jednocześnie przenosić obciążenia od ruchu drogowego. Wibroizolacja infrastruktury kolejowej obejmuje więc nie tylko klasyczne tory, ale całą gamę obiektów o różnej charakterystyce obciążeń.
Modernizacje i nowe inwestycje
Maty podtorowe stosuje się zarówno w nowych inwestycjach, jak i w modernizacjach istniejących linii. W obu przypadkach celem jest ograniczenie uciążliwości akustycznej dla otoczenia zgodnie z obowiązującymi normami środowiskowymi.
Przy modernizacji linii kolejowej biegnącej przez tereny mieszkalne wprowadzenie maty wibroizolacyjnej jest często jedynym rozwiązaniem pozwalającym spełnić wymagania hałasowe bez konieczności budowy dodatkowych ekranów akustycznych.
Od czego zależy dobór maty wibroizolacyjnej
Dobór maty wibroizolacyjnej zależy od typu nawierzchni, obciążeń osiowych i prędkości pojazdów, wymaganego stopnia tłumienia w zadanym paśmie częstotliwości oraz warunków gruntowych i geometrii toru.
Skuteczność maty zależy jednak nie tylko od jej parametrów materiałowych. Wpływ na efekt końcowy ma cały układ, w tym stan podtorza, rodzaj zastosowanych podkładów oraz sposób montażu maty. Dlatego projektowanie wibroizolacji toru wymaga podejścia systemowego, a nie wyboru pojedynczego produktu z katalogu. Dostawcy oferujący wibroizolatory i złącza elastyczne często wspierają zarządców infrastruktury w doborze rozwiązania dopasowanego do konkretnego odcinka linii.
Korzyści ekonomiczne stosowania mat podtorowych
Zastosowanie mat wibroizolacyjnych przynosi zarządcy infrastruktury wymierne korzyści ekonomiczne, obejmujące zmniejszenie liczby skarg mieszkańców oraz ograniczenie kosztów napraw obiektów wrażliwych na drgania.
Tłumienie drgań toru ogranicza również zużycie elementów nawierzchni torowej, ponieważ mata pochłania część energii uderzeń dynamicznych, które w przeciwnym razie obciążałyby tłuczeń i podkłady. Efektem jest dłuższa żywotność tych elementów i rzadsze potrzeby napraw. W praktyce oznacza to niższe koszty utrzymania linii w perspektywie wieloletniej.
Wymagania regulacyjne dotyczące hałasu i drgań
Stosowanie mat wibroizolacyjnych wynika często z konieczności spełnienia norm hałasu i drgań w środowisku oraz wymagań stawianych przez inwestorów i zarządców infrastruktury. Przepisy środowiskowe określają dopuszczalne poziomy hałasu i drgań w otoczeniu linii kolejowych i tramwajowych.
W praktyce oznacza to, że projekt nowej linii lub modernizacji istniejącej musi uwzględniać analizę akustyczną już na etapie planowania. Brak odpowiedniej wibroizolacji może skutkować koniecznością kosztownych poprawek po oddaniu linii do eksploatacji. Podmioty poszukujące gotowych rozwiązań mogą sprawdzić ofertę produktów dla przemysłu obejmującą elementy elastomerowe do zastosowań kolejowych.
Najczęściej zadawane pytania
Czym różni się mata wibroizolacyjna podtorowa od podkładki podszynowej i przekładki podszynowej?
Mata wibroizolacyjna podtorowa działa w skali całej konstrukcji toru i redukuje drgania przenoszone na podtorze oraz grunt, podczas gdy podkładki i przekładki podszynowe pełnią lokalną funkcję między szyną a podkładem, wpływając głównie na sztywność samego przytwierdzenia. Oba rozwiązania mogą działać jednocześnie w tym samym torze, ale odpowiadają za różne zakresy tłumienia drgań.
Jakie wymagania powinna spełniać mata wibroizolacyjna pod szyny w warunkach polskiego klimatu?
Mata musi zachowywać stabilne parametry sprężyste w szerokim zakresie temperatur, od mrozów zimowych po upały letnie, oraz być odporna na wilgoć, sole odladzające i promieniowanie UV. W polskich warunkach istotna jest też odporność materiału na cykliczne zamarzanie i rozmarzanie, które może przyspieszać degradację elastomerów niższej jakości.
Czy maty wibroizolacyjne można stosować w torowiskach tramwajowych zintegrowanych z jezdnią drogową?
Tak, maty wibroizolacyjne stosuje się również w torowiskach wspólnych z jezdnią drogową, jednak wymaga to doboru wersji o odpowiedniej nośności, ponieważ konstrukcja musi przenosić dodatkowo obciążenia od ruchu samochodowego. W takich przypadkach mata często współpracuje z nawierzchnią bezpodsypkową zalewaną lub klejoną.
